在表面处理行业中，钢丸和钢砂是两种最常用的金属磨料，广泛应用于喷丸清理、喷砂除锈、表面准备等工艺。随着环保法规日益严格，钢质磨料已逐渐取代传统硅砂，成为全球制造业的首选。本文为您全面解读钢丸与钢砂的区别、生产工艺、技术参数及选型方法，帮助国际买家、分销商和工业用户做出更明智的决策。
虽然钢丸和钢砂都由高品质钢材制成，但它们的形状和功能截然不同：
钢丸：球形颗粒，主要依靠冲击能量进行清理或强化。当钢丸高速撞击工件表面时，会在表面形成压应力，从而提高金属疲劳强度。这种特性使钢丸特别适合用于喷丸强化和需要光滑表面的清理作业。
钢砂：角形颗粒，依靠切割作用实现强力表面处理。由于颗粒带有棱角，钢砂能够像刀具一样切削掉锈蚀、氧化皮或旧涂层，在短时间内形成较深的表面轮廓，从而显著提高涂层的附着力。
一句话总结：钢丸适合“打”（冲击），钢砂适合“切”（切削）。
高品质钢质磨料的生产依赖先进且严谨的工艺流程，主要包括以下几个步骤：
原材料选择：选用优质废钢和合金材料（如铬、锰等），在中频感应炉中精确配比并熔炼，确保化学成分稳定。原材料的纯度直接影响磨料的韧性和寿命。

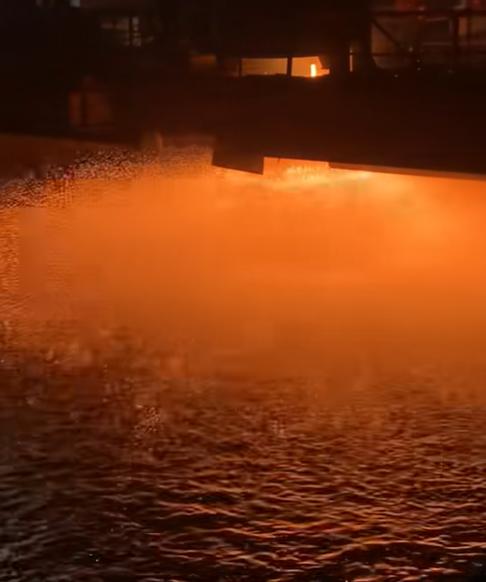

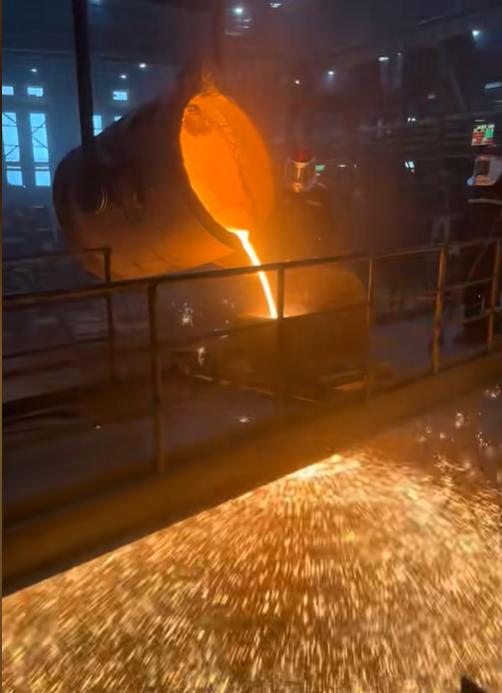

雾化工艺（核心）：将高温钢水倒入高速旋转的圆盘，钢水在离心力作用下被甩成微小的液滴。这些液滴在飞行过程中遇水迅速冷却凝固，形成表面光滑、内部致密的球形钢丸。雾化参数（转速、冷却速度）的精确控制决定了钢丸的球形度和密度。
热处理：通过淬火（快速冷却）提高硬度，再通过回火（适当加热后缓慢冷却）消除内应力，增强韧性，降低脆性。合理的硬度与韧性平衡是磨料长寿命的关键。
破碎（仅限钢砂）：将热处理后的钢丸送入破碎机，机械破碎成不规则角形颗粒，然后通过研磨和筛分得到不同锋利度的钢砂。
筛分与分级：采用高精度振动筛将颗粒按SAE标准分级为S110、S230、G25、G40等规格，确保粒度分布均匀。不合格的颗粒会被回收重新加工。
国际买家在采购钢丸或钢砂时，应重点关注以下指标：
|
参数 |
典型范围 |
对性能的影响 |
|
硬度（HRC） |
40–65 |
硬度越高，清理速度越快，但韧性下降，易碎 |
|
粒度（Mesh/SAE） |
S70–S930（钢丸）；G10–G120（钢砂） |
粒度越细，表面越光滑；粒度越粗，效率越高 |
|
密度（g/cm³） |
≥7.4 |
密度越高，冲击力越强，清理效率越高 |
|
韧性（破碎率） |
≤3%（循环测试） |
韧性越高，可回收次数越多，综合成本越低 |
相比传统硅砂、石榴石等非金属磨料，钢质磨料具有明显优势：
✅ 环保：粉尘产生量减少80%以上，符合OSHA、EU等环保法规，降低职业健康风险。
✅ 高效：清理速度比硅砂快30%-50%，节省工时和能耗。
✅ 可回收：正常工况下可重复使用500–3000次，综合单件成本远低于一次性磨料。
✅ 表面一致：可稳定获得Sa2.5–Sa3级表面轮廓，确保涂层附着力。
✅ 无硅肺风险：不含游离二氧化硅，保障工人安全。
钢丸和钢砂在以下行业发挥着关键作用：
喷丸清理：铸件清砂、锻件除鳞、钢结构预处理、铝合金去毛刺。
除锈处理：桥梁维护、管道除锈、船舶制造、海上平台翻新。
喷丸强化：通过引入残余压应力，提高汽车弹簧、齿轮、连杆、航空航天部件（涡轮盘、起落架）的疲劳寿命50%以上。
涂装前表面准备：获得均匀粗糙度（通常要求Rz 40–100µm），提高涂层附着力2-3倍。
石材切割：用于花岗岩、大理石、石英石的喷砂雕刻和表面纹理加工。
选择正确的钢砂类型对工艺效果至关重要：
GP钢砂：快速圆角化，锋利度适中，适用于一般清理、去除轻锈和旧漆。
GL钢砂：中等硬度（约45–55 HRC），磨损均匀，适用于表面准备和中等强度的刻蚀。
GH钢砂：高硬度（≥60 HRC），保持锋利边缘时间长，适合强力喷砂、重锈去除、轧辊蚀刻等高性能应用。
对于去除较厚氧化皮或要求粗糙度较大的场合，GH钢砂是最佳选择。
根据基材材质：铝、锌等软金属 → 低硬度（40–45 HRC）钢丸，避免过度切削；重型钢结构、铸钢件 → 高硬度（55–60 HRC）钢砂或钢丸。
根据表面要求：需要光滑装饰面 → 细粒度钢丸；需要粗糙表面以增加涂层附着力 → 中粗粒度钢砂。
根据设备类型：离心式抛丸机 → 优先选择钢丸（球形流动性好）；压入式或吸入式喷砂系统 → 钢砂（角形更容易加速）。
根据预算和回收条件：如果回收系统完善，建议选择高韧性、高硬度磨料，虽然单次采购成本略高，但综合成本更低。
1. 行业趋势
全球钢质磨料市场正以每年5%-7%的速度增长，主要驱动力包括：
环保替代：欧盟、美国、中国等已禁止在开放式喷砂中使用硅砂，钢质磨料成为主流。
先进材料：低碳钢丸、贝氏体钢丸等新品提供更长寿命（比普通钢丸延长30%-50%）。
智能制造：全自动生产线确保硬度、粒度、韧性的批次一致性，并提供可追溯的质检报告。
定制化方案：领先供应商提供从设备选型、工艺参数到废料回收的全流程支持。
2. 如何选择可靠的供应商？
对于国际买家，供应商的选择直接影响生产效率和成本。建议重点关注：
是否通过ISO 9001质量管理体系认证？
产品是否符合SAE J444、ISO 11124等国际标准？
是否具备年产5万吨以上的生产能力？
是否提供免费样品测试和技术支持？
是否有出口经验和符合当地法规的MSDS/TDS文件？
Q1：钢丸和钢砂可以混用吗？
可以。许多工厂采用“先钢砂后钢丸”的两步法：先用粗粒度GH钢砂快速除锈和刻蚀，再用细粒度钢丸进行精整和圆角化，既能提高效率，又能获得理想的表面质量。
Q2：钢丸和钢砂的使用寿命有多长？
在正常工况下（适当的抛射速度、良好回收系统、及时补充新料），优质钢丸可循环使用2000–3000次，钢砂因棱角逐渐钝化，可循环使用500–1000次。实际寿命取决于硬度、冲击能量和工件材质。
Q3：如何判断钢砂是否需要更换？
当出现以下情况时，建议补充或更换：
颗粒明显圆角化，切割能力下降50%以上；
粉尘（粒径小于200目）占比超过20%；
清理速度降低30%以上，能耗增加。
Q4：不同硬度磨料如何影响成本？
硬度并非越高越好。过高硬度可能导致脆裂，降低寿命；过低硬度则清理效率低。最佳选择是在保证足够清理效率的前提下，选择韧性最高的磨料。通常建议通过A/B对比测试确定最优硬度。
钢丸和钢砂是现代表面处理不可或缺的磨料介质，它们直接影响清理效率、涂层质量和生产成本。随着全球对高性能、环保型磨料需求的不断增长，掌握正确的选型方法并选择可靠的供应商，将为您的企业带来显著的竞争优势。
